팰리세이드 후석 리어 모니터 장착 DIY

한가로운 주말.



미뤄왔던 팰리세이드 리어 모니터를 장착한다. 정확히는 장착은 쉽고 선정리를 했다.





원래 쓰던건 카멜 10인치짜리 모니터였는데 알리에서 충동구매한 11.6인치짜리 모니터를 달면서..

기존에 마음에 안들게 되어있던 선과 장치들을 최대한 안보이게 정리했다.



참고로 모니터는 hdmi를 지원하는 1366x768 짜리 11.6인치 모니터이며 안드로이드는 아니지만 usb나 sd카드등으로 기본적인 재생능력은 갖추고 있는 제품이다. 본인은 두개에 176달러정도에 구입.



혹시 나중에 찾고싶을 수 있어서 관련 정보는 아래에 숨김하여 기록해둠



요기

https://www.aliexpress.com/item/4000712007191.html?spm=a2g0o.order_list.0.0.106f1802cr3S7p

123471.0₩ 4% OFF|자동차 헤드레스트 11.6 인치 멀티미디어 MP4 MP5 비디오 플레이어, HD 스크린 슬림 모



Feature:

10.2 Inch 16:9 manually operated LED monitor

Easy to Install

Built-in High Quality Speaker

Standard Earphone Jack

FM transmitter

USB、SD read function（up to 32G）

HDMI IN / AV-in Function



Manufacturer Specifications

- Thinly design，easy install，never change original style. Can use in car or at home

- Screen size：10.2 inch 16:9 high definition digital screen

   → 이건 11.6인치인데 잘못표기된것으로 추측중

- Resolution: 1366x768 - Display format：PAL/NTSC/SECAM

- Compatible with DVD/VCD/CD/CD-R/CD-RW/DVD-R/DVD-RW

- OSD display：Full operated by OSD Menu, support Chinese、English.

- AV-in / HDMI In function

- FM transmitter

- 3.5MM wire ear phone jack

- USB、SD read function（up to 32G）

- Support 1080P/RM/RMVB/AVI/FLV/MP5/MP4/3GP/MPG-4 and other formats file

- Power consumption：15W

- Audio output：1W

- Operate temperature：

-10℃~60℃

- Storage temperature：-25℃~80℃

- Power：DC12V



전에는 미러링하는 폰을 차 오디오에 연결해놓고 쓰려고 했었는데, FM트랜스미터 기능이 되니까 나중에 모니터 한쪽만 FM 트랜스미터 설정해놓고 차 오디오로 들어면 될 것 같다. 테스트해봐야지..







/재료/

1 미라캐스트 동글 / 기존것

2 hdmi 분배기 / 기존것

3 시거잭 usb 2구 / 기존것

4 hdmi 케이블 2개 / 기존것

5 모니터 및 모니터전원 케이블 2세트 / 신품

6 토글 led 스위치 / 기존보유분

​

/동작방식/

폰을 미라케스트와 차량 블루투스로 연동해서 폰의 영상을 후석 모니터에 동일하게 출력하면서 소리는 차량스피커에서 나오게한다. 왜냐면 부모가 아이들이 볼 영상을 직접 컨트롤 해야되니까..

​

/선정리 컨셉/

리어공조기스위치 하단부에 1 2 3 4번을 숨겨보는게 컨셉이었다. 나는 전문가가 아니고 의외로 시트뒷판을 떼어내는게 어렵다는 글과 이야기를 많이 들어서, 뒷판과 시트 사이로 선을 쑤셔넣어가지고 최대한 안보이게 아래쪽으로 내리고 센터콘솔 수납함 밑으로 전원과 hdmi케이블을 넣어줬다.

​

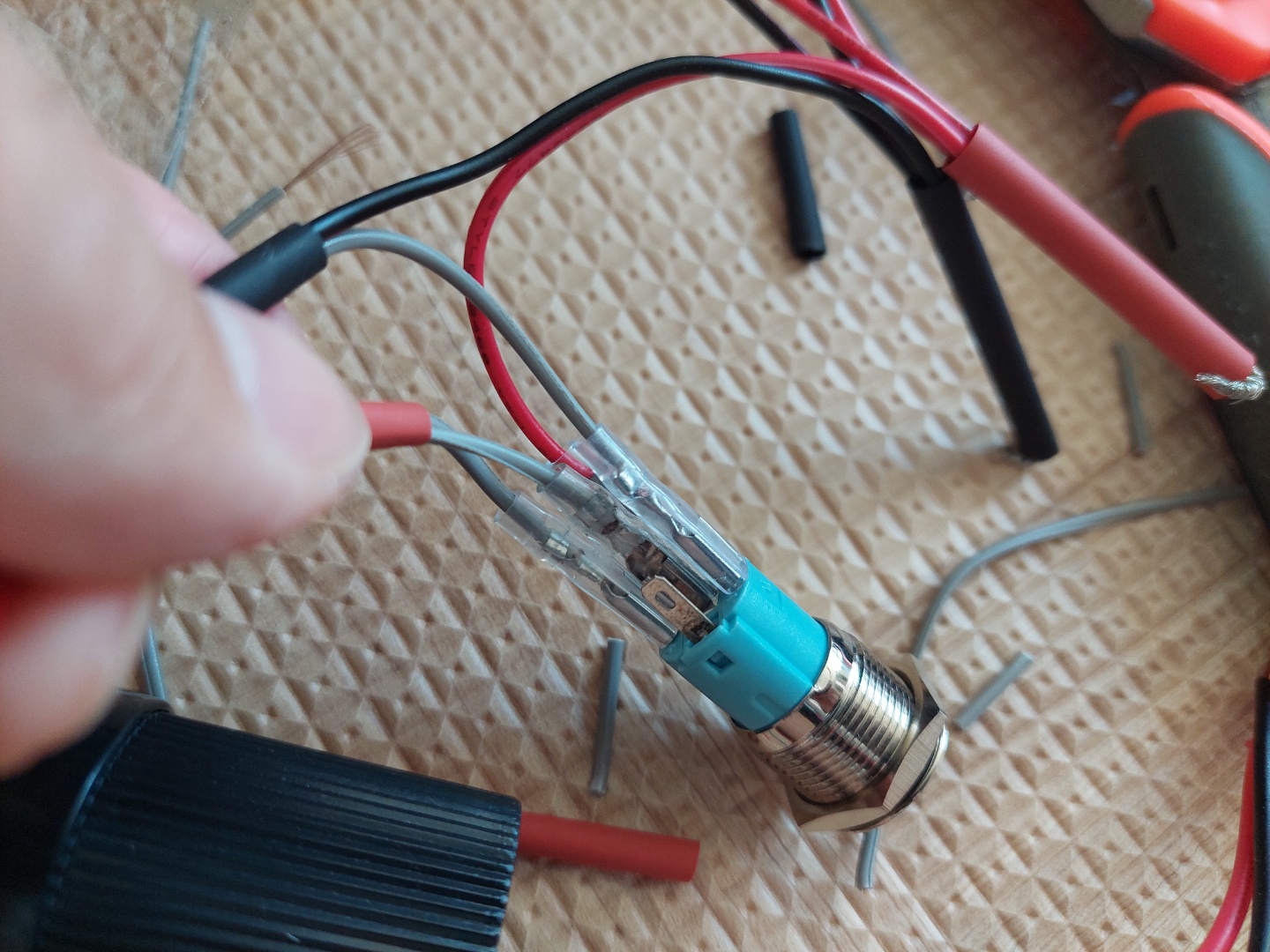

그리고 필요할때만 전원공급 할 수 있도록 가지고 있던 래칭 LED스위치(토글스위치) 자리 하나 만들어서 동작할때만 불이 들어오게 배선작업하고 설치 끝.



이하 사진들.



원랜 이렇게 양쪽 모니터를 개별적으로 전원 빼고 주려고 하다가 그러면 미러링 동글과 HDMI 분배기가 항상 전원을 먹게 되서.. 결국 최종적으로는 하나로 다 키고 끄는 방식으로 변경함

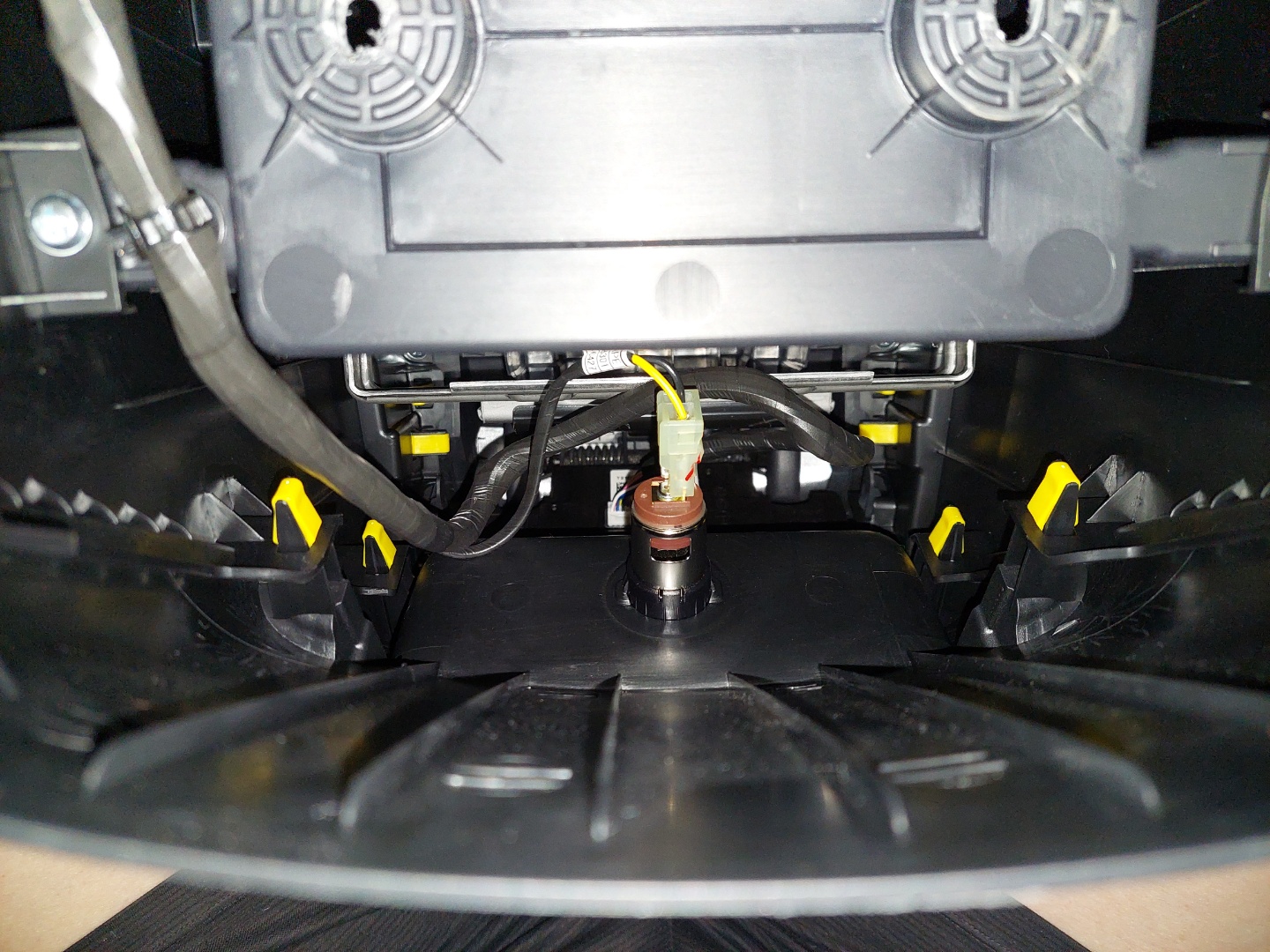

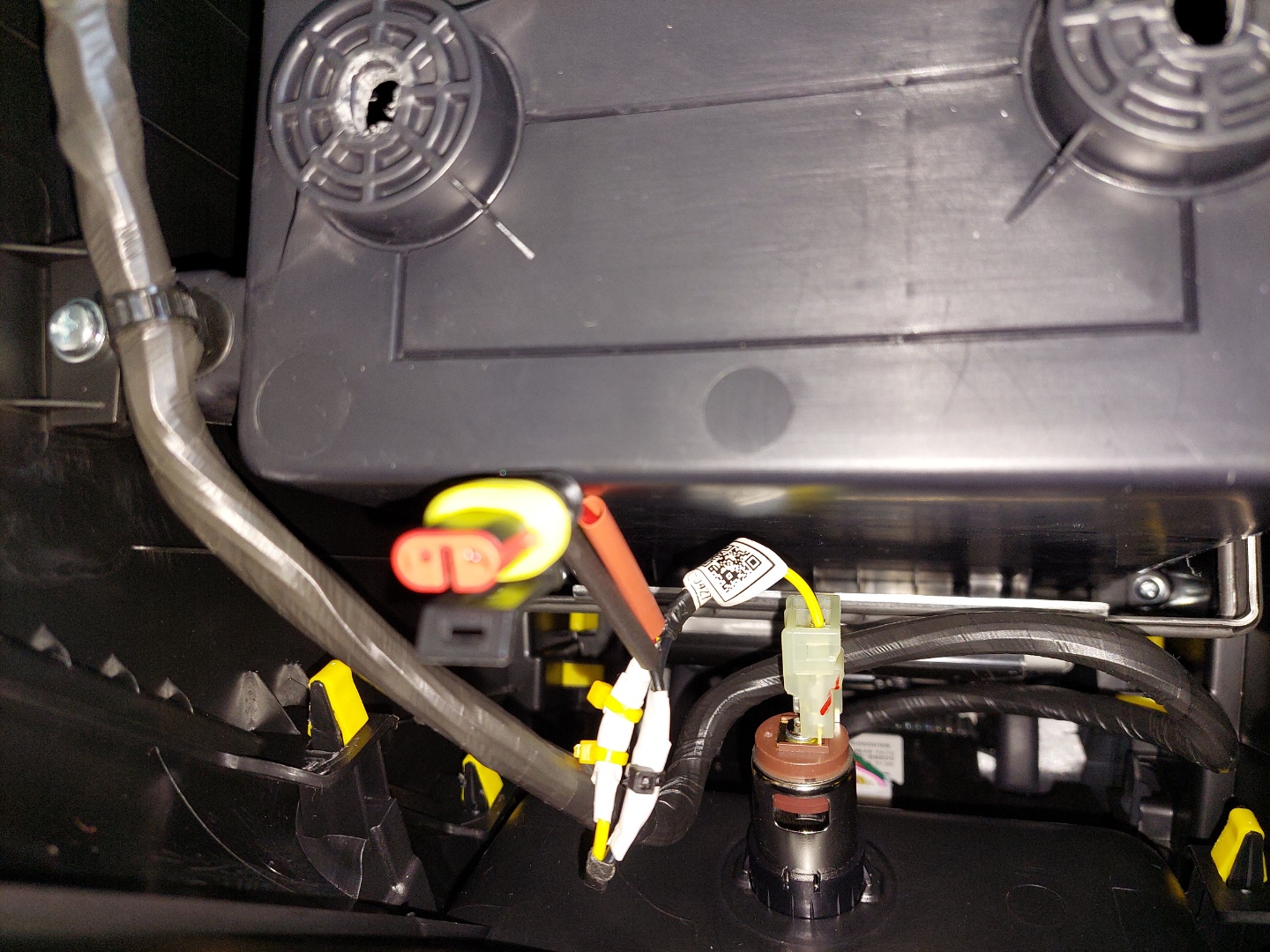

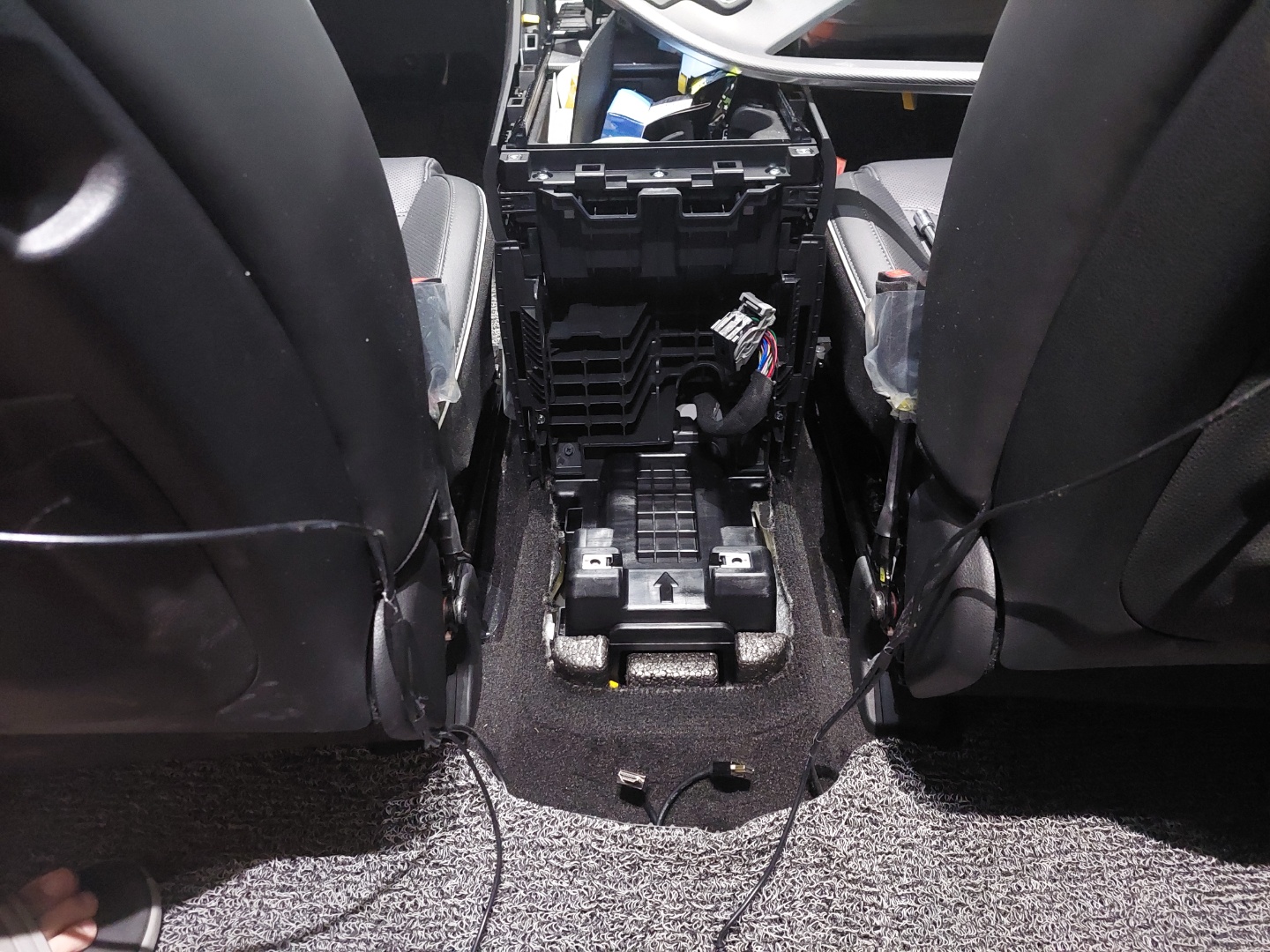

센터콘솔 수납함부분 떼와서 시거잭에서 전원 따옴

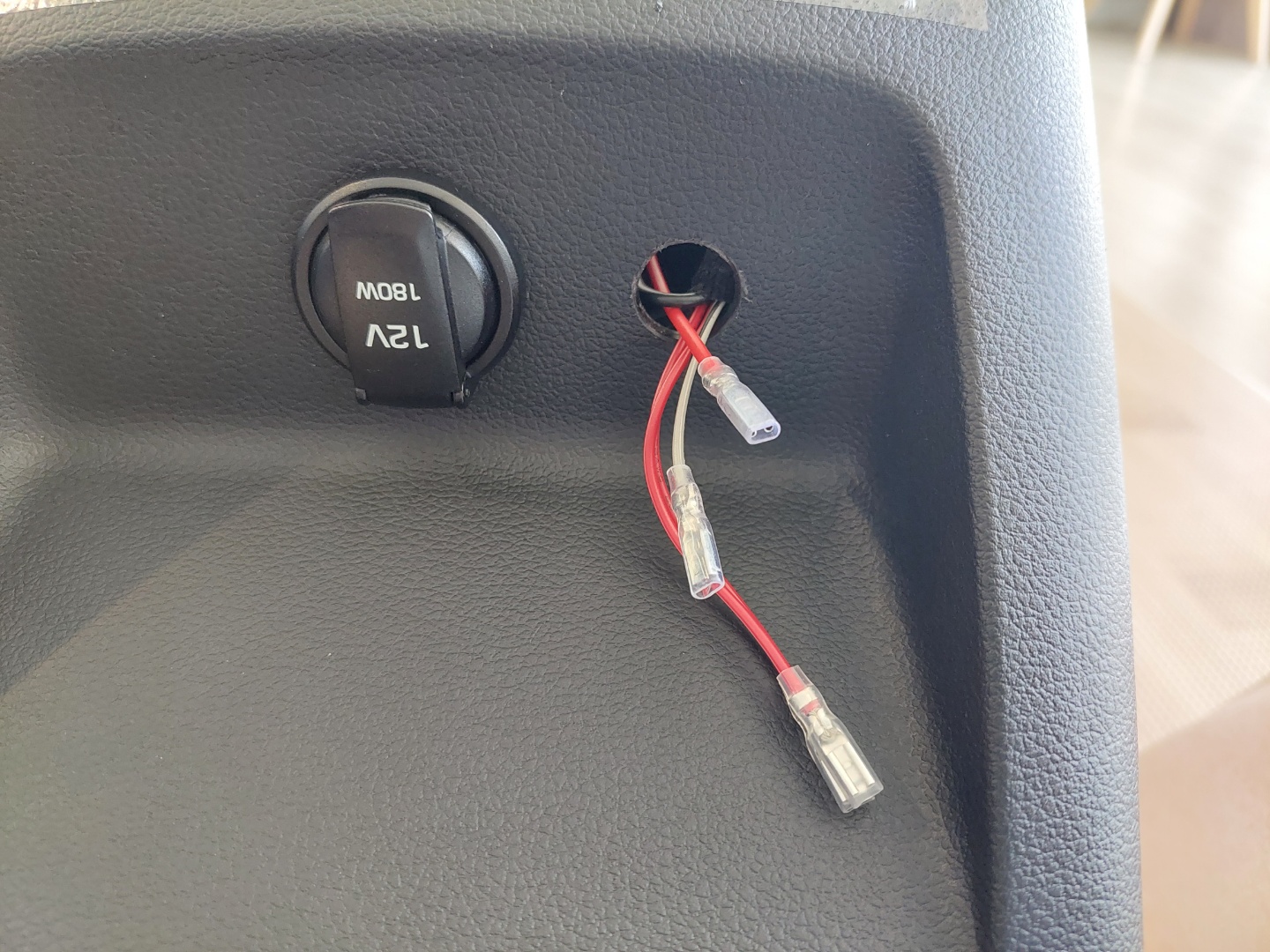

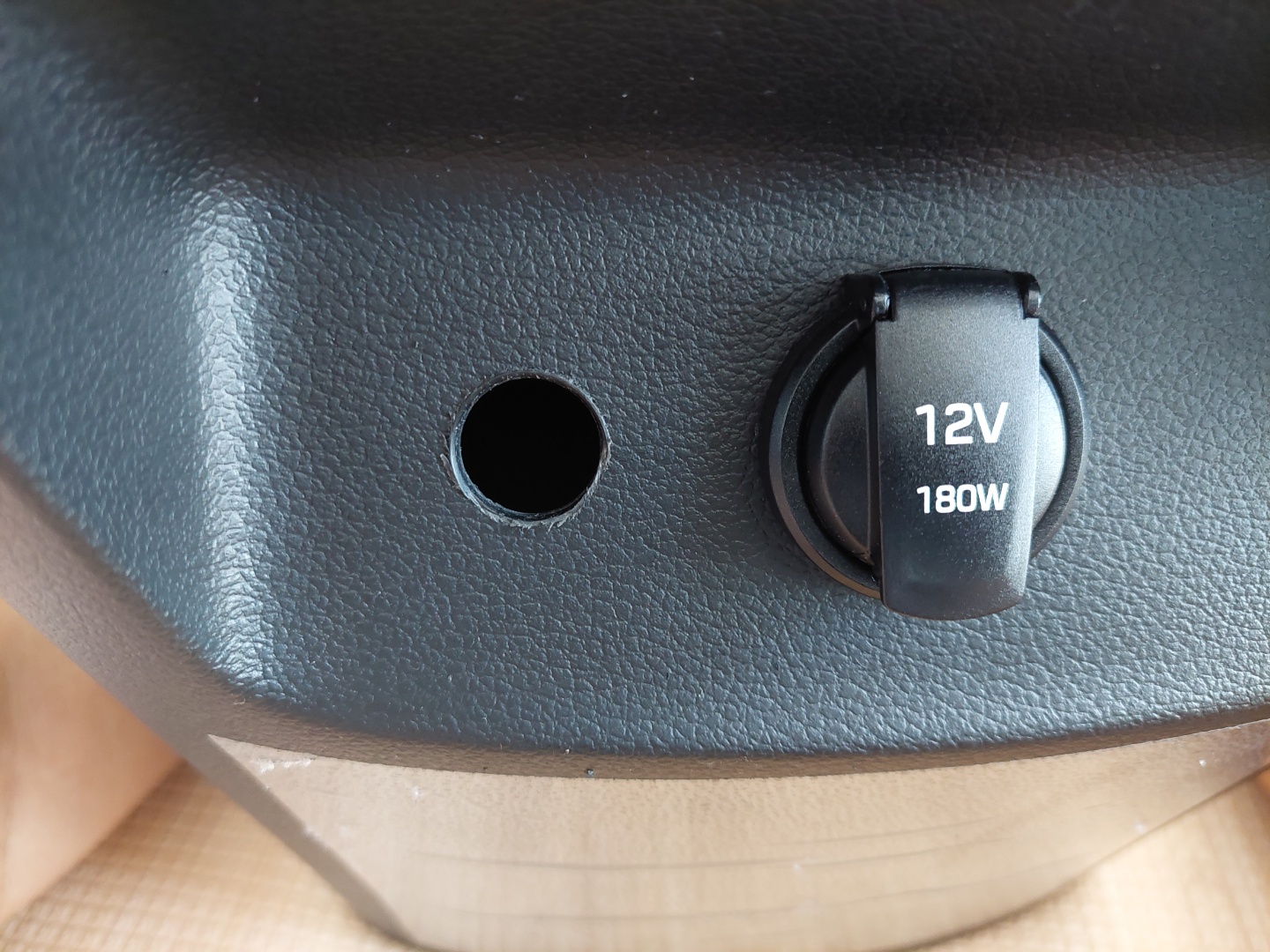

16미리 홀소로 구멍내주고 선빼서 LED 스위치 장착!

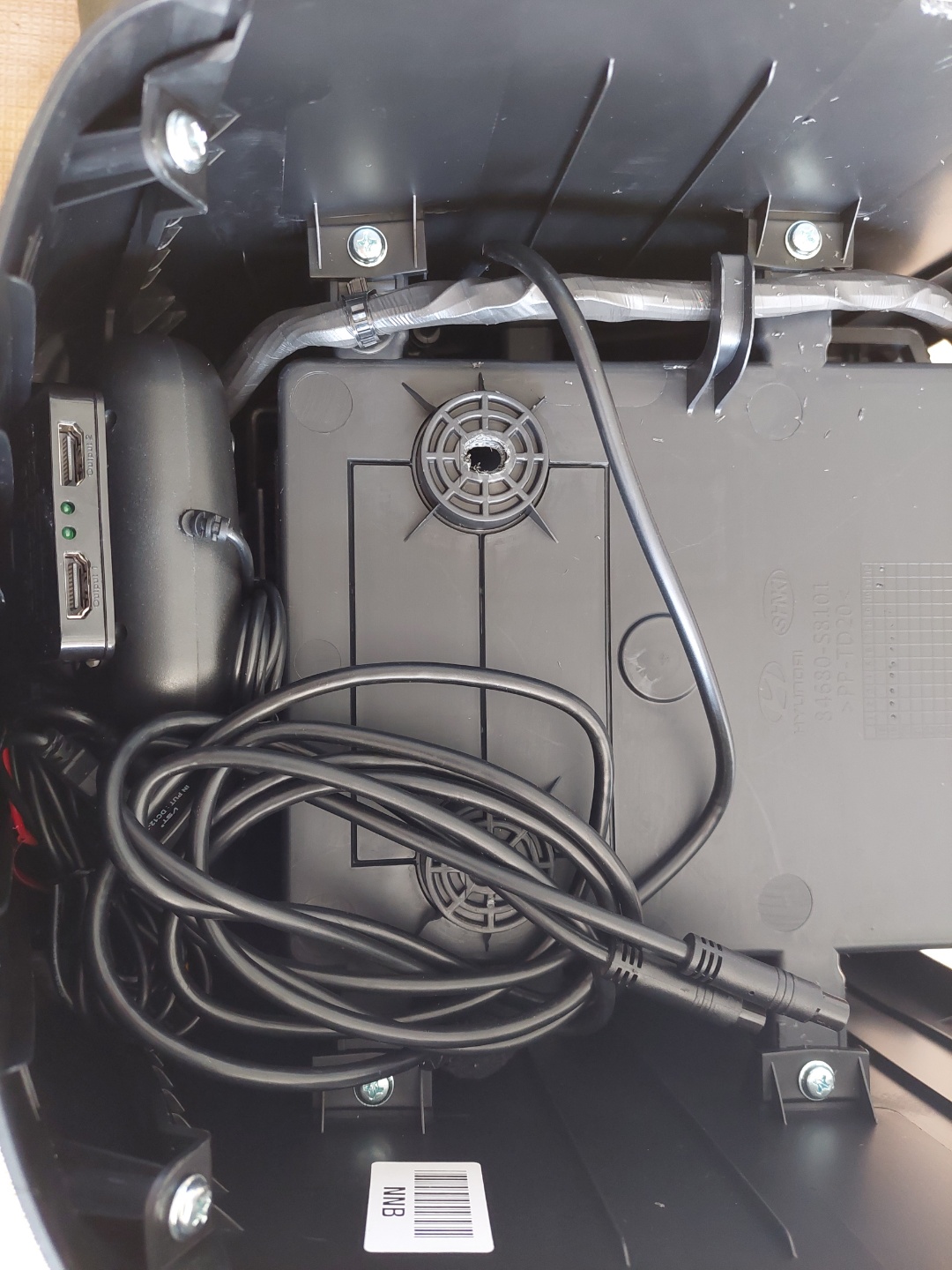

그리고 가장핵심인 장비 쑤셔넣기. 다행히 공간적으로 무리가 되진 않았다.

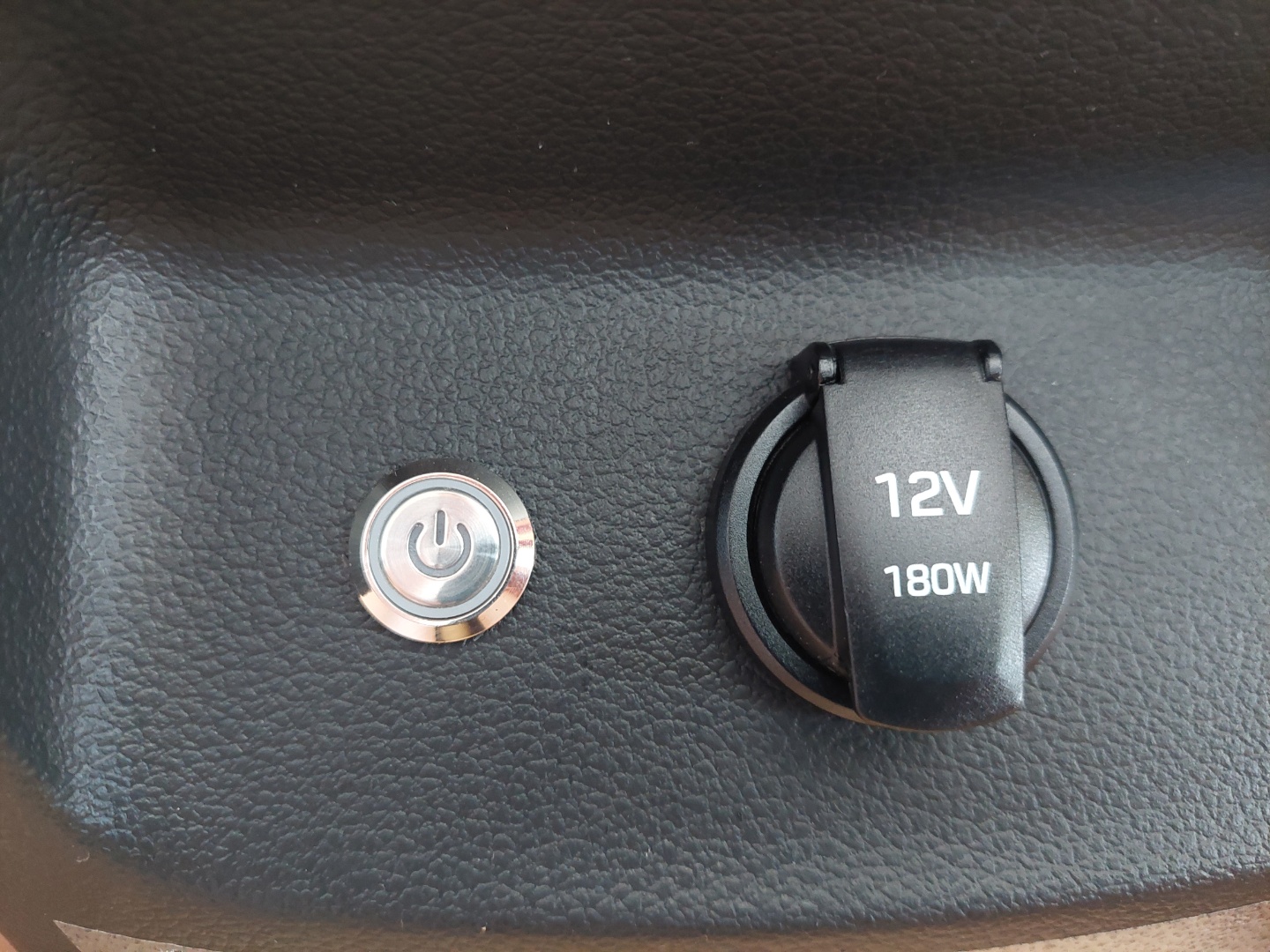

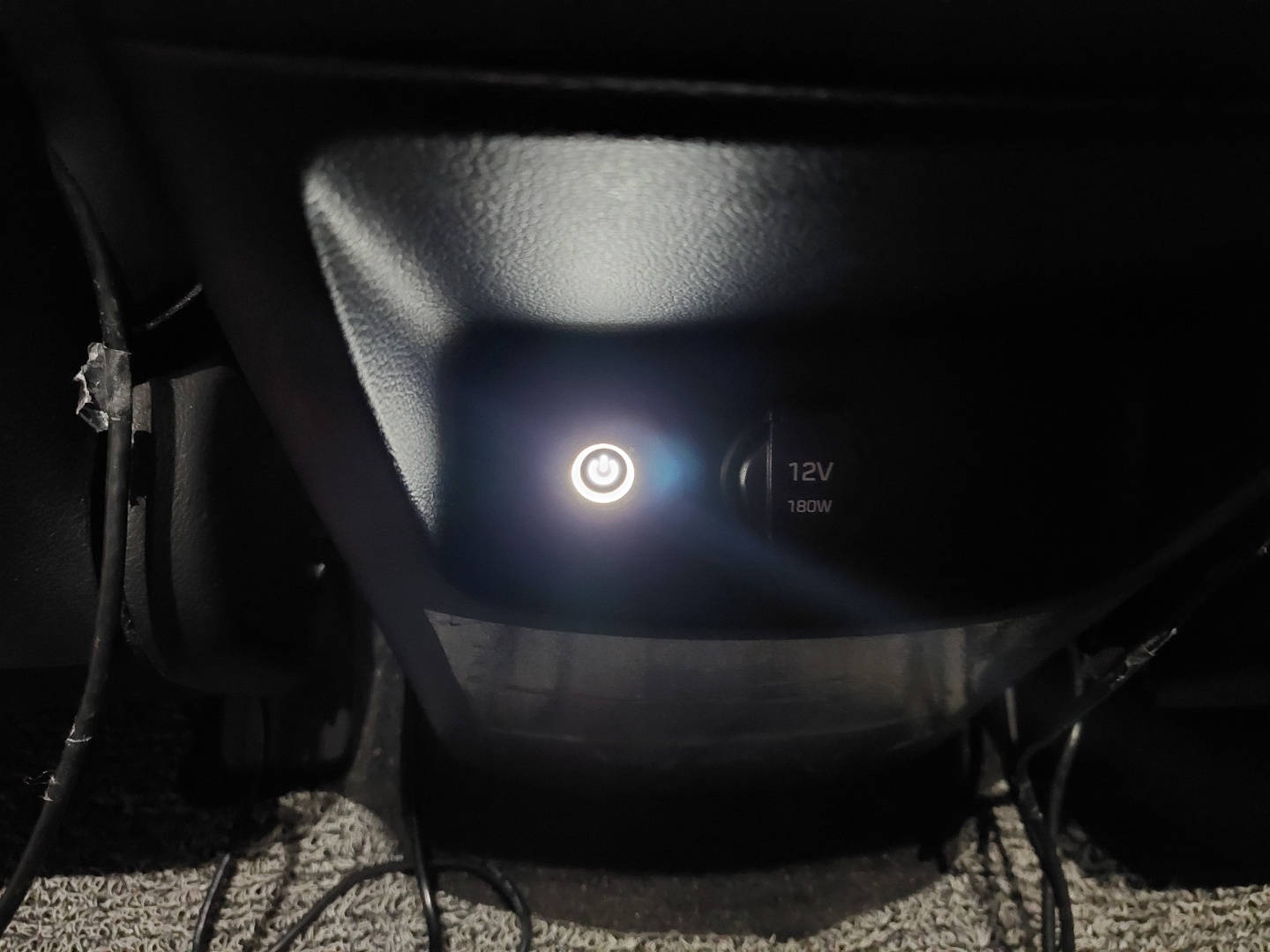

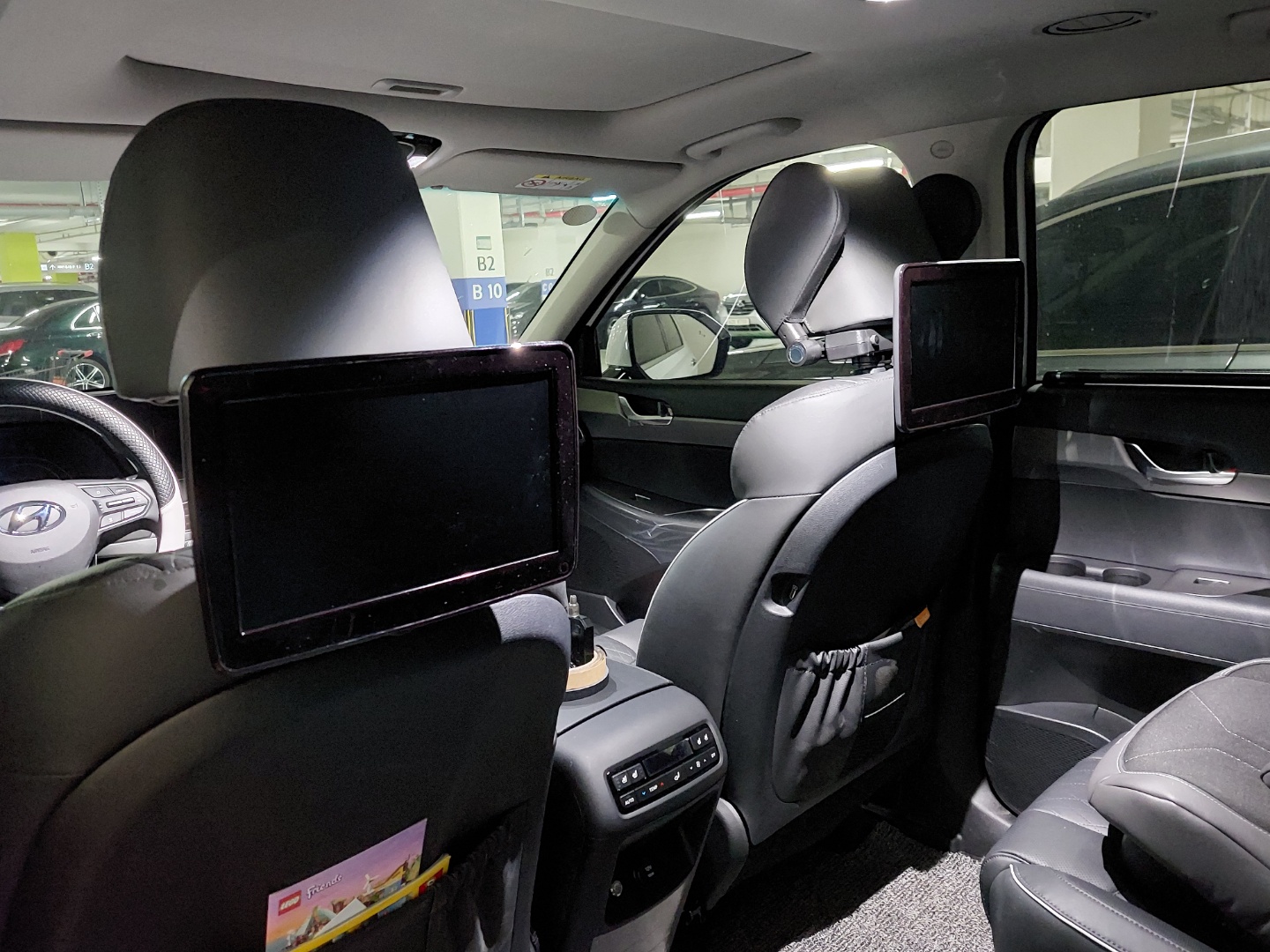

왼쪽과 같이 설치되었다. 시거잭 옆에 마련한 버튼을 꾹 누르면.. (오른쪽 사진은 배선 최종 정리전에 찍은 사진이라 너저분)

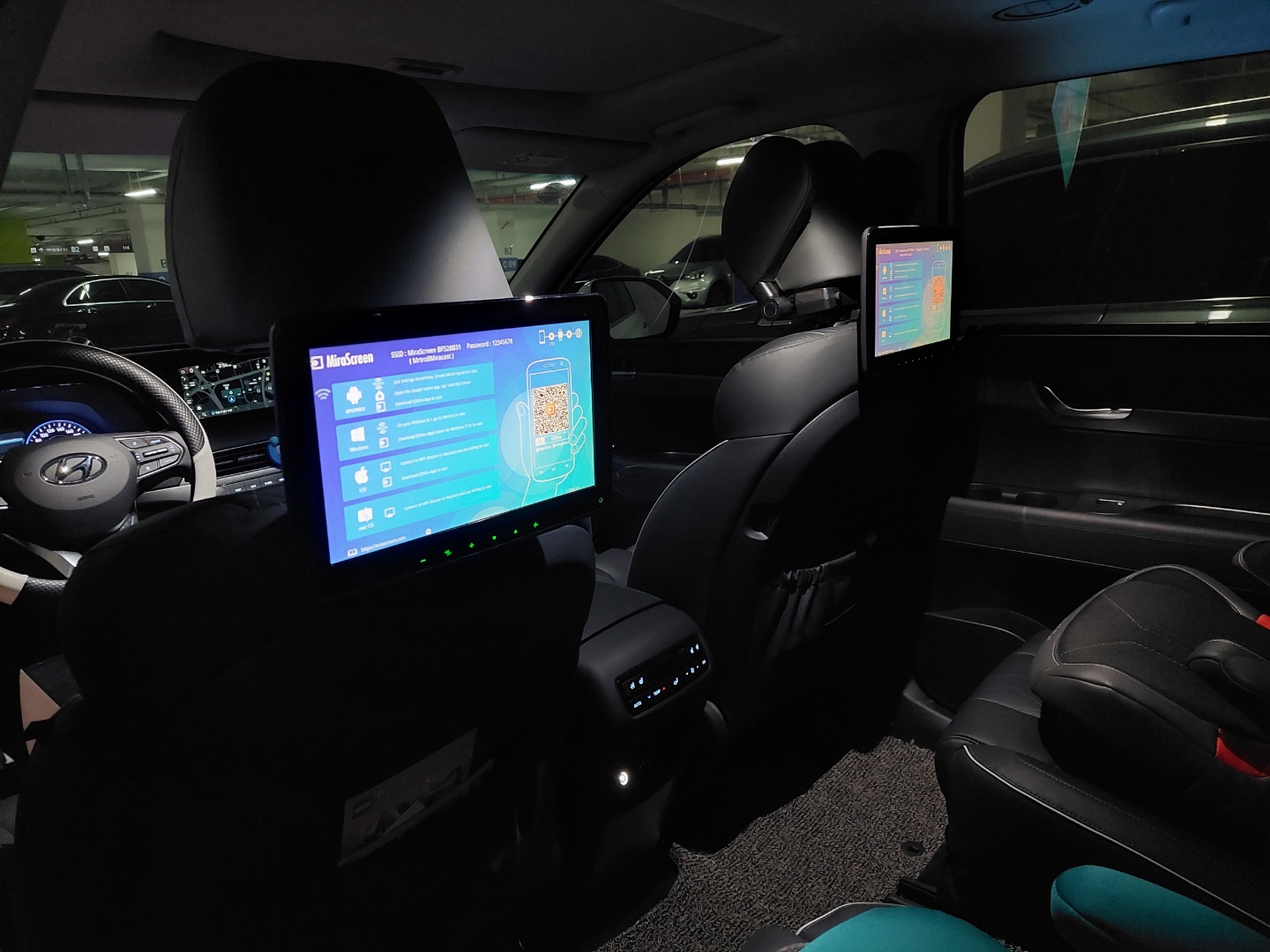

이렇게 화면이 뿅!

END.
